معرفی انواع رادیاتور شوفاژ

در مقاله پیش رو قصد معرفی و بررسی انواع رادیاتور شوفاژ که در سیستم های گرمایش مرکزی استفاده می شوند را داریم. در ادامه به نکاتی در خصوص انتخاب و نصب این پایانه های حرارتی می پردازیم.بطور کلی آخرین اجزا در سیستم های حرارت و برودت مرکزی پایانه های حرارتی هستند که حرارت و یا برودت را از موتورخانه به داخل ساختمان منتقل می کنند. پایانه های حرارتی خود دارای انواع مختلف با جابجایی آزاد و یا اجباری هستند. رادیاتور شوفاژ که صرفا برای سیستم های گرمایش مرکزی قایل استفاده است از نوع جابجایی آزاد می باشند.

خرید رادیاتور شوفاژ

رادیاتور شوفاژ چیست

رادیاتور شوفاژ یکی از رایج ترین پایانه های حرارتی در سیستم های گرمایش مرکزی هستند. از این نوع مبدل های حرارتی جهت انتقال حرارت آبگرم در گردش سیستم گرمایش  (آب سیرکولاسیون) به فضای اطراف رادیاتور استفاده می شود. انتقال حرارت در رادیاتور شوفاژ به صورت جابجایی طبیعی بوده بدین صورت که آبگرم در گردش با عبور از فضای داخل رادیاتور بخشی از گرمای خود را به صورت هدایت حرارتی (conduction)  به پره های رادیاتور می دهند گرمای منتقل شده از طریق انتقال حرارت جابه جایی (convection) و تشعشعی (Radiation) به فضای اطراف  رادیاتور انتقال می یابد.

سیستم های گرمایش مرکزی یا شوفاژ از قدیمی ترین انواع سیستم های گرمایش و تامین آب گرم مصرفی مرکزی ساختمان ها می باشند. در این نوع سیستمها آب در گردش که اصطلاحا به آن آب کثیف هم گفته می شود در موتورخانه ساختمان به وسیله بویلر به مقدار کافی حرارت می بیند و پس از انتقال به رادیاتور ها گرمای خود را به فضای اطراف رادیاتور می دهد.

معرفی انواع رادیاتور شوفاژ

از گذشته رادیاتور شوفاژ در انواع مختلف رادیاتور های پره ای ، رادیاتورهای پنلی ، رادیاتور های حوله خشک کن که عموما در حمام یا فضای نزدیک آن جهت خشک نمودن حوله و لباس مورد استفاده قرار می گیرند، در بازار موجود هستند. در سال های اخیر رادیاتورهای قرنیزی و رادیاتورهای تزیینی از جنس شیشه ای نیز به این دسته از پایانه های حرارتی تنوع بخشیده اند.

رادیاتور شوفاژ پره ای

این نوع رادیاتور ها از قرار گرفتن تعدادی پره در کنار هم ساخته شده که میزان گرمادهی بر اساس تعداد پره و جنس رادیاتور تعیین می گردد. از مزایای این نوع رادیاتور شوفاژ میتوان به موارد زیر اشاره کرد:

  • امکان انتخاب تعداد پره رادیاتور بسته به میزان گرمای مورد نیاز فضا
  • امکان تعویض پره در صورت تخریب (زنگ زدگی یا سوراخ شدن)
  • ضریب هدایت حرارتی نسبتا بالا(میزان انتقال حرارت بالا)
  • دوام و طول عمر بیشتر نسبت به سایر انواع رادیاتورها

رادیاتور شوفاژ پره ای در دو جنس رادیاتور های آلومینیومی و شوفاژ های های فولادی ساخته می شوند. انواع فولادی رادیاتور ها معمولا از ورق فولادی به ضخامت ۱/۲۵ میلیمتر ساخته می شوند. پره ها در کارخانه با پرس کردن ورق های فولادی و جوش دادن ساخته می شوند. از معایب این نوع می توان به عدم امکان تعویض پره ها، ضریب هدایت حرارتی کمتر فولاد نسبت به آلومینیوم و مقاومت کم در برابر خوردگی نام برد.

رادياتور شوفاژ پرده اي فولادی در زير پنجره

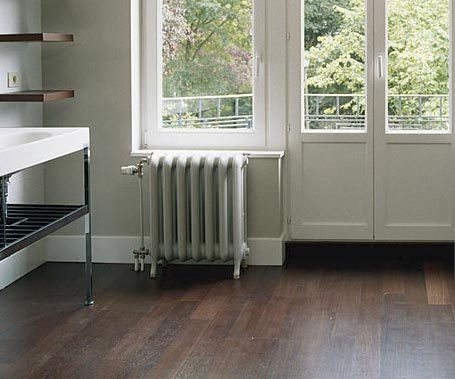

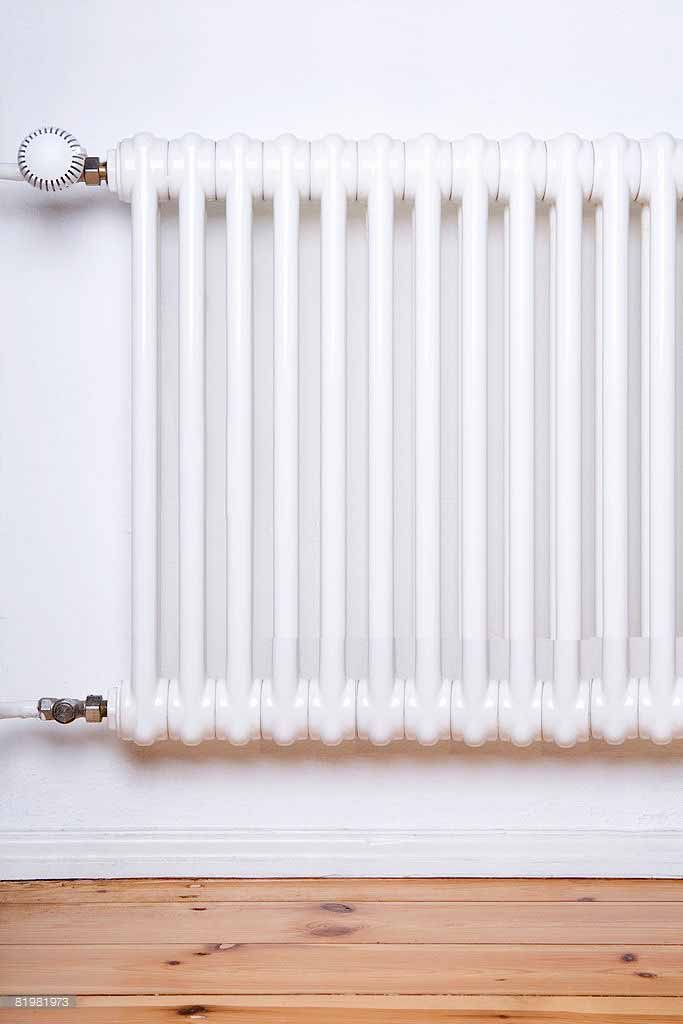

رادیاتور شوفاژ پره ای فولادی

امروزه عموما از رادیاتور شوفاژ پره ای از جنس آلومینیومی استفاده می شود. رادیاتور های پنلی آلومینیومی به دلیل دارا بودن ضریب هدایت حرارتی بالاتر نسبت به فولاد دارای گرمادهی بیشتریست. همچنین وزن آن کمتر و از زیبایی بیشتری برخوردار است اما تنها مزیت رادیاتور های فولادی قیمت پایین  تر آنهاست. به دلیل مقاومت بالاتر آلومینیوم در برابر خوردگی توصیه می شود در مناطق مرطوب حتما از رایداتور های از جنس آلومینیوم استفاده شود.

رادیاتور شوفاژ پرده اي سفيد بر رو روی ديوار

نمونه ای از رادیاتور شوفاژ پره ای آلومینیومی

رادیاتور شوفاژ پنلی

رادیاتور شوفاژ پنلی نسل جدیدی از رادیاتور ها است که معمولا از ورق فولادی ۱٫۱۵ یا ۱٫۲ میلیمتر ساخته می شود. این نوع رادیاتور ها به دلیل دارا بودن سطح حرارتی صاف، گرمای یکنواخت تری نسبت به نوع پره ای ایجاد می کند. همچنین این رادیاتور ها امکان استفاده متناسب با دکوراسیون داخلی فضا را نیز دارند. از مزایای این نوع رادیاتور میتوان به موارد زیر اشاره کرد:

  • زیبایی و شکیل بودن
  • وزن کم
  • بازده گرمایی بیشتر نسبت به پره ای
  • درصد انتقال حرارت بیشتر توسط تشعشع و در نتیجه آسایش حرارتی بیشتر
  • سازگاری بیشتر با پکیج ها به دلیل فولادی بودن
  • نیاز کمتر به گردش آب

رادیاتور های پنلی ممکن است در انواع مختلفی مانند پنلی معمولی و یا ویترینی و ستونی در بازار یافت شوند. یکی از مشکلات این رادیاتور ها آنست که در صورت سوراخ شدن یا زنگ زدگی باید به کلی تعویض شوند که این یکی از بزرگترین معایب این رادیاتور ها می باشد.

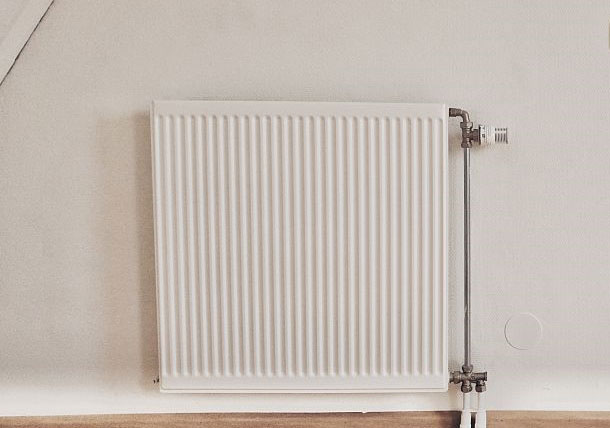

نمونه ای از رادياتور شوفاژ پنلي

نمونه ای از رادیاتور پنلی

رادیاتور های حوله خشک کن

  • برای خشک نمودن حوله ویا لباس از آنها استفاده می شود.
  • عموما برای گرم کردن حمام و یا فضا های اطراف آن نصب می گردد.
  • رادیاتور های حوله خشک کن با لوله های افقی برای آویز نمودن حوله و لباس استفاده می شوند.
رادياتور شوفاژ حوله اي در سونا

خشک کننده حوله و لباس

رادياتور حوله اي در حمام

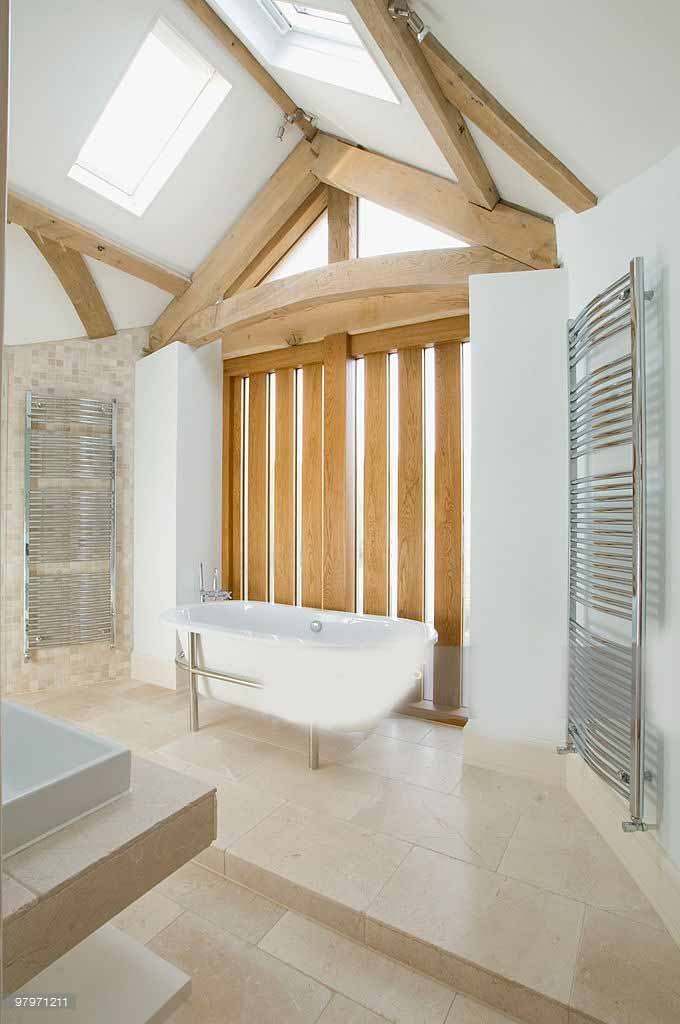

رادیاتور حوله خشک کن

رادیاتور قرنیزی

  • رادیاتور قرنیزی از جدید ترین سیستم های گرمایشی هستند.
  • پوسته خارجی این رادیاتور از آلومینیومی ساخته شده که در پشت آن لوله آب گرم قرار گرفته است.
  • فضای کمتر نسبت به انواع رادیاتور های دیگر اشغال می کنند.
  • در سطح وسیعتر گرمایش یکنواخت تری ایجاد می کنند.

رادیاتور تزیینی

امروزه زیبایی و چیدمان ساختمان ها از مهمترین عوامل تاثیرگذار در انتخاب سیستم های تهویه مطبوع ساختمان است. سیستم گرمایش با رادیاتور تزیینی یا رادیاتور دکوراتیو به ظاهر شبیه یک صفحه قاب مانند یا آینه است، اما این رادیاتور ها در پشت قاب یا شیشه (رادیاتور شیشه ای) خود، دارای شبکه های عبور آبگرم می باشند که به شیوه انتقال حرارت جابه جایی و تشعشعی قادر به گرم نمودن فضای داخل ساختمان هستند.

نمونه اي از رادياتور شوفاژ تزييني

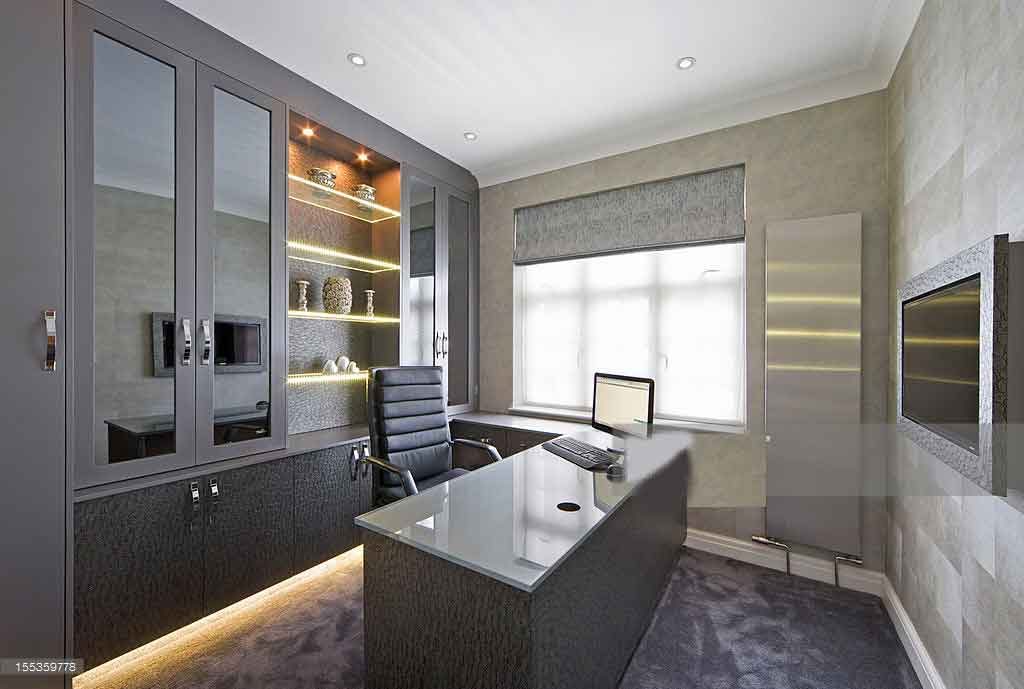

نمونه یک رادیاتور تزیینی

در واقع بزرگترین ویژگی این رادیاتور ها زیبایی و قابلیت قرار گرفتن به عنوان جزیی از دکوراسیون داخلی ساختمان است. همچنین رادیاتور شیشه ای به دلیل سهم بالای انتقال حرارت جابه جایی در سطح گسترده شیشه از راندمان بالاتری نسبت به سایر رادیاتورها برخوردار هستند و قابلیت ایجاد آسایش حرارت مناسبی در فضا را نیز دارند.

از دیگر نکات قابل توجه در این نوع از رادیاتور تزیینی امکان سفارش تصاویر اختصاصی برای حک بر روی قاب یا شیشه های آنهاست.

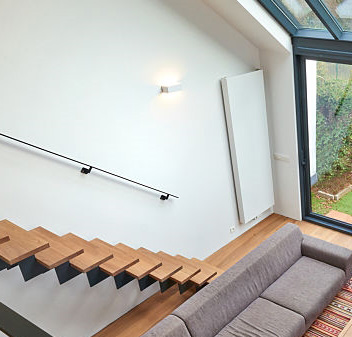

نمونه اي از رادیاتور تزیینی تابلويي

رادیاتور شوفاژ تزیینی

رادیاتور های برقی

  • بر خلاف دیگر انواع رادیاتور های به سیستم حرارت مرکزی متصل نیستند.
  • انرژی حرارتی را با مصرف مستقیم برق تولید می کنند.
  • شکل ظاهری آنها عموما مشابه رادیاتو رهای پره ای و یا در اشکال تزیینی مختلفی هستند.
  • مایعی روغنی در اثر گرم شدن در داخل آنها حرکت نموده تا گرما را در سطح پره ها پخش نماید.
  • دقت بالایی در کنترل دما دارند.
  • در کنار مصرف نسبتا بالایی که عموما این رادیاتور ها دارند بازده گرمایی نسبتا پایینی را ایجاد می نمایند.
نمونه اي از رادياتور برقی

نمونه ای از رادیاتور برقی

نکاتی در مورد انتخاب و نصب رادیاتور شوفاژ

در این بخش به بررسی نکاتی در انتخاب و نصب و نگهداری رادیاتور شوفاژ می پردازیم.

محل مناسب برای نصب رادیاتور شوفاژ

  • رادیاتور شوفاژ باید در جوار دیوار های سردتر و در زیر پنجره ها و کنار در های خارجی قرار گیرد.
  • رادیاتور ها نباید در زیر قاب های تزیینی یا پشت پرده ها قرار بگیرند.

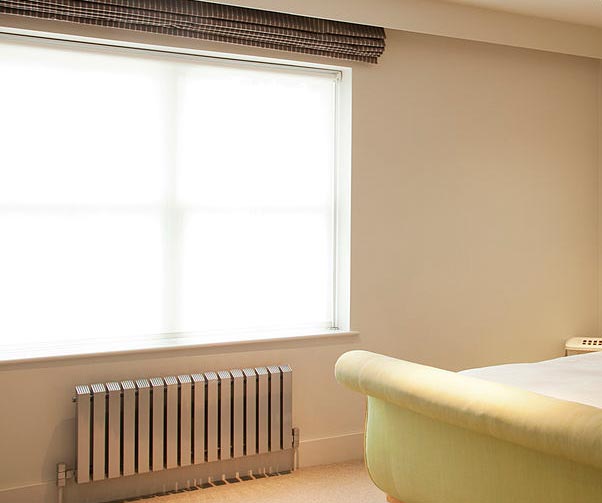

نصب رادياتور در زير پنجره اتاق خواب

بهترین محل نصب رادیاتور شوفاژ در کنار دیوارهای سرد اتاق است

  • سایز رادیاتور باید با اندازه خانه متناسب باشد.
  • در صورت وسیع بودن محیط خانه از چندین رادیاتور کوچک استفاده شود بهتر است.
کودکي در حال بازي با پرده بر روي رادیاتور شوفاژ

پوشش پرده بر روی رادیاتور شوفاژ باعث کاهش راندمان حرارتی می شود

استفاده از شیر ترموستاتیک بر روی رادیاتور

  • مصرف انرژی را بهینه سازی می کند.
  • برای کنترل موضعي دما بوسیله کنترل جریان آبگرم ورودی رادیاتور استفاده می شود.

شیرهای ترموستاتیک از دو بخش اصلی ترموستات و شير تشکيل شده است. دمای مورد نياز هر اتاق با چرخاندن کلاهک ترموستات تنظیم شده بطوری که سنسور حرارتي دائما دمای اتاق را اندازه گيری نموده و به شير، فرمان کاهش يا قطع جريان آبگرم ورودی رادياتور را می دهد. با استفاده از ترموستات مي توان دمای مورد نياز هر اتاق يا هر قسمت خانه را به طور دلخواه و مستقل از ديگر قسمت ها تنظيم کرد.

شيرترموستاتيک نصب شده بر روي يک رادياتور شوفاژ پنلي

شیرترموستاتیک

پدر و پسر در حال تنظيم شير ترموستاتيک رادياتور

تنظیم شیر ترموستاتیک بر روی رادیاتور برای بهینه سازی مصرف انرژی

با استفاده از شیرترموستاتیک رادیاتور می توان به راحتی درجه حرارت اتاق را تنظیم کرد و در صورتیکه اندازه رادیاتور برای اتاق مناسب  نباشد نصب شیر ترموستات به رادیاتور مانع از افزایش درجه حرارت و باعث کنترل حرارت اتاق می شود. شیر ترموستات با تنظیم اتوماتیک میزان ورود آبگرم به داخل رادیاتور علاوه بر حفظ گرمای محیط  کنترل خوبی بر مصرف انرژی در در سیستم حرارت مرکزی ایجاد می کند.

مادر و پسر در کنار رادياتور شوفاژ پنلي با شير ترموستاتيک

استفاده از شیر ترموستاتیک در رایاتور شوفاژ پنلی

انتخاب ظرفیت و اندازه رادیاتور مورد نیاز

برای انتخاب رادیاتور باید به پارامتر های زیر توجه شود:

  • تلفات حرارتی جداره های خارجی
  • تلفات حرارتی ناشی از تهویه هوا
  • کل تلفات حرارتی اتاق

در زیر هرکدام توضیح داده شده اند:

تلفات حرارت جداره های خارجی

تفاوت درجه حرارت داخل و خارج ساختمان منجر به کاهش درجه حرارت آن به پایین ترین درجه و از دست رفتن حرارت می شود.کاهش درجه حرارت از طریق دیوار ،کف پنجره ها و سقف ها صورت می پذیرد که با محاسبه و آگاهی از میزان خروج حرارت از این سطوح می توان ساختمان را به درجه حرارت  مطلوب رساند.

تلفات حرارت ناشی از تهویه هوا

حرارت از یک سو  بواسطه تهویه از دست می رود و از طرفی دیگر بواسطه جریان هوا در اتاق که البته سرعت این جریان را می توان با محاسبه تغییرات هوا در هرساعت بدست آورد یعنی با تقسیم حجم هوای در حال حرکت کل  اتاق در هر ساعت  بر حجم اتاق.

کل تلفات حرارتی اتاق

کل حرارت از دست رفته اتاق از تجمیع اتلاف حرارت جداره های خارجی فضا و اتلاف حرارت  که از طریق تهویه و تبادل هوا با خارج اتفاق می افتد محاسبه می شود. بنابراین می توان میزان حرارت مورد نیاز اتاق را در شرایط مطلوب بدست آورد. ابا محاسبه حرارت مورد نیاز اتاق می توان اندازه رادیاتور های لازم را برای تامین این مقدار حرارت انتخاب نمود.

علت وجود صدا در رادیاتور شوفاژ چیست

  • صدای تق و تق رادیاتور نشان می دهد که بین انشعاب ورودی و خروجی ارتباط درستی برقرار نگردیده است.
  •  صدای خش خش به دلیل وجود فشار بیش از حد داخل رادیاتور است که قدرت و سرعت بیش از حد پمپ سیستم گرمایشی این اشکال را به وجود می آورد.
  • صدای تیک تیک داخل رادیاتور نشان می دهد، در سیستم ،لوله ها، رادیاتور و دیوار تنش فشاری وجود دارد.
فردي با آچار درحال هواکيری رادياتور

تعمیر و هواگیری رادیاتور شوفاژ

چرا بر روی رادیاتور شوفاژ نقاط سرد وجود دارد

نقاط سرد روی رادیاتور شوفاژ می توانند به دلایل ذیل ایجاد شوند:

  • رادیاتور به درستی نصب  نشده است.
  • هد پمپ سيركولاسيون خیلی کم است یا پمپ با قدرت بسیار پایین کار می کند که موجب کاهش سرعت جریان در مدار می شود.
  • هوای زیادی در رادیاتور وجود دارد.
  • هد شیرترموستاتیک متصل شده به رادیاتور توسط قسمتی از مبلمان یا پرده ها پوشیده شده که این امر موجب بالا رفتن درجه حرارت ترموستات نسبت به دمای داخل اتاق می شود. به همین دلیل سوپاپ به طور کامل یا تاحدی بسته شده و سرعت جریان کاهش می یابد.
  • دمای آب تولید شده توسط سیستم گرمایشی پایین است.
  • شیر ترموستاتیک به درستی تنظيم نشده است.
  • هد شیرترموستاتیک در معرض منبع بیرونی و بزرگی از گرما مانند اشعه خورشید قرار دارد که در این حالت، ترموستات به حرارت مطلوب  رسیده و مسیر ورودی آب به رادیاتورها کاملا یا تا حدی مسدود می شود.
  • در صورتی که طول رادیاتور بیش از حد بلند باشد و هر دو انشعاب ورودی و خروجی از یک طرف رادیاتور متصل گردد احتمالا آب درتمام طول رادیاتور جریان نمی یابد. در واقع انشعاب ورودی و خروجی رادیاتورهایی که بیش از حد طولانی هستند باید در دو طرف رادیاتور قرار گیرند.
  • ناخالصی هایی در شیر رادیاتور وجود دارد. با جریان یافتن آب داخل رادیاتور، ذرات معلق در شیر ورودی رادیاتور انباشته شده و به طورقابل توجهی جریان آب کاهش می یابد.
